動力設備及環境集中監控系統的建設目的是通過運用先進的傳感技術、通訊技術和計算機技術，對用戶機房內的電源、蓄電池、高低壓配電、油機等多種動力設備，以及溫度、濕度、火警、盜警等環境參量進行實時監測，能夠及時判斷出故障并產生告警，對遠端設備進行遙控和調節，從而實現機房的無人或少人值守。該系統可以提高設備的維護和管理質量，降低設備維護成本，提高整體工作效率，從而為用戶建立起一套高可靠性、高效率、高效益的維護體制。

CREATE-3D綜合網管作為一款專業的動力環境集中監控系統，基于TCP/IP、ADSL、撥號等多種傳輸方式，以B/S、C/S兩種可選架構，對溫濕度、精密空調、漏水、配電及空開、UPS及電池、消防、燈光照明控制、紅外傳感器、視頻圖像、門禁等多種設備和環境參數進行集中管理，通過互聯網，管理人員對各個設備進行“五遙”(遙測、遙信、遙調、遙控、遙視)集中監控，對潛在和已經發生的危險進行實時監測，通過聲光、短信、電話、語音、桌面、郵件等方式及時報警，主界面整體電子地圖采用3D動畫展示，生動直觀、操作簡單，服務器與一體化采集器配置數據互為備份，保證全網數據同步、配置同步，實現對機房的全天候自動監測，以達到無人值守目標。

CREATE-3D綜合網管支持客制化插件，開放式D接口符合中華人民共和國信息產業部YD-T_1363.4通信行業標準，能夠方便地增加監控設備，未來可方便、低成本地擴展到對其他機房的監控(增加一個結點即可)，具備良好的擴展性，并對其他監測系統提供透明傳輸接口。

該系統支持分布式授權管理，通過嚴格劃分不同的操作、區域和專業權限組分配給不同角色管理員帳號，實現分級管理的訪問控制權限。

報表管理系統包括日報表、月報表、年報表和時間段報表，分為設備告警報表、設備運行報表、門禁報表和系統管理報表四大類，通過設置監控站名稱、設備名稱、信號名稱、子系統類型、報警類型等組合查詢條件，以excel或pdf格式生成、導出、打印各報表，支持按需定制個性化報表。

具體監控對象

配電柜監控

實時監測配電柜表等設備的工作狀態和各種運行參數，監測各配電柜重要開關的工作狀態。智能電量監測儀表至少應有以下參數：電流、電壓、有功功率、無功功率、視在功率、頻率、功率因數、有功電度、無功電度。電量檢測儀要求為帶液晶顯示屏，確保性能易用且穩定可靠。

精密配電柜監控

根據精密配電柜廠商提供數字化電源管理單元通訊接口和接口協議，能夠對精密配電柜電力運行參數(電壓、電流、頻率、有功功率、功率因數、諧波含量和防雷模塊工作狀態等)、開關工作狀態進行監測，并具有停電、開關跳閘等信息提示和報警功能。

開關狀態監控

對主要回路開關的通斷狀況進行監測。當開關跳閘或斷電時，系統自動切換到相應的運行畫面，同時發出多媒體語音和電話語音報警等，通知管理員盡快處理，并事件記錄到系統中。

精密空調監控

通過空調自帶智能通訊接口及通訊協議，系統實時、全面診斷空調運行狀況，監控空調各部件(如壓縮機、風機、加熱器、加濕器、去濕器、濾網等)的運行狀態與參數，并可通過軟件在系統上或通過網絡遠程修改空調設置參數(溫度、濕度、溫度上下限、濕度上下限等)，并實現空調的遠程開關機。

UPS系統監控

通過由UPS廠家提供的通訊協議及智能通訊接口對UPS 進行監控。監控內容包括 UPS內部整流器、逆變器、電池、旁路、負載等各部件的運行狀態以及UPS的各種電壓、電流、頻率、功率等參數，并以直觀的圖形界面顯示給用戶。

系統一旦監測到有報警或參數越限，將自動切換到相關的運行畫面。越限參數將變色，并伴隨有報警聲音，有相應的處理提示，及相關處理提示。

溫濕度監控

在機柜密集及遠離空調的位置需安裝溫濕度監測點。監控系統以直觀的畫面實時顯示溫濕度數據和變化曲線，根據設定的溫濕度閾值報警。要求傳感器的精度，溫度精度±0.5℃，濕度精度±3﹪RH。

消防監控

由消防控制箱給出的報警信號，通過開關量數據采集模塊，將消防控制器上的干接點變化信號送到監控主機，實時監測機房內的火災情況，即便無人值守，可以確定消防工作狀態。消防一旦報警，系統可根據需要聯動門禁系統打開所有的門鎖，讓工作人員能盡快地脫離現場。

漏水監控

漏水傳感器采用耐腐蝕，強度高的感應繩與控制器及其他附件，用感應繩將有水源的地方圍起來。一旦機房發生漏水，放在地板下的感應繩的電阻就會發生變化，向其控制器發出漏水信號，控制器經過RS485總線將信號傳至監控主機。監控系統監測到控制器的報警信號，會立即以語音提示、撥打值班電話或短信通知的形式及時通知相關人員。

要求采用可定位測漏系統，要求使用帶色標標識的漏水感應繩。報警處理后，色標可自動恢復。

測漏系統應與空調室內機加濕模塊主供水回路控制閥門實現聯動控制功能。

防雷系統的監控

監測防雷器是否損壞。防雷模塊一旦檢測到雷擊，采用的智能采集模塊將防雷模塊的干接點變化信號送到監控主機，以實時監測防雷情況。

新風及排風系統

對新風和排風系統設備運行狀態進行實時監控，并與消防報警系統進行聯動，相關運行狀態實現遠程監控，并可實現集中和分級監控管理。

門禁監控子系統監控

實現對門禁系統的集成管理，實現對門禁事件的查看等功能。

視頻監控子系統監控

實現對視頻監控系統的集成化管理，可以調用查看前端視頻信號。

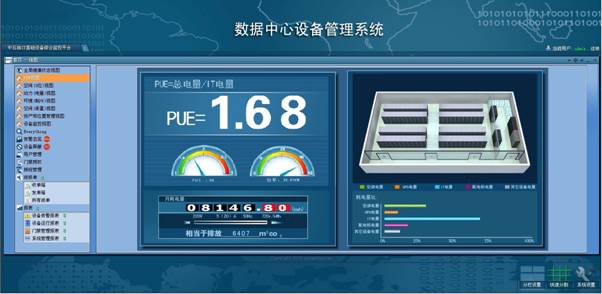

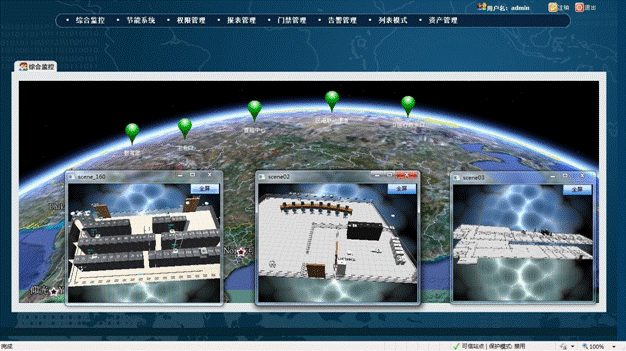

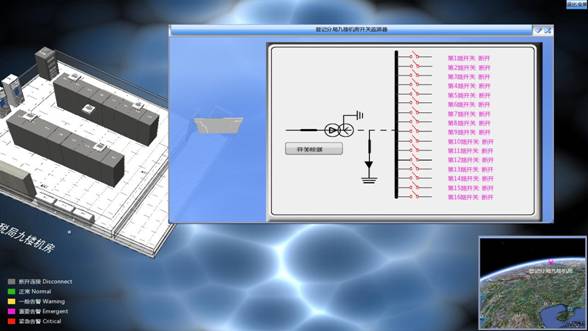

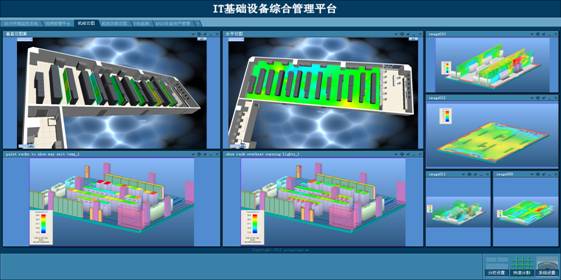

3D動畫系統組態圖（部分）
